Kiểm Tra Khuôn Ô Tô Bằng Máy Quét 3D
| Khi mọi người nói về xe hơi, điều đầu tiên họ nhìn thấy là thân xe. Nói cách khác, thân xe là bộ phận lắp ráp rất quan trọng của chiếc xe. Thân xe đại diện cho hình ảnh của chiếc xe đó. Theo nghĩa hẹp, khuôn ô tô là tên chung của khuôn để đột tất cả các bộ phận dập trên thân xe. Đó là “khuôn dập thân ô tô”. |  |
Thông tin khách hàng
Khách hàng là một công ty sản xuất chuyên thiết kế khuôn mẫu phần cứng ô tô, sản xuất và dập kim loại.
Nhu cầu của khách hàng
Khách hàng chủ yếu làm khuôn cho các bộ phận kim loại tấm ô tô, cả sản phẩm lớn và nhỏ. Một số khuôn lớn không thể được phát hiện trên máy ba chiều và các yếu tố cần thiết để kiểm tra khuôn rất nhiều. Hiện nay,phương pháp truyền thống và các công cụ đo lường khác không chỉ có độ chính xác thấp mà còn chỉ kiểm tra đơn giản một số lượng nhỏ các chỉ số như chiều rộng khuôn, chiều cao và chiều sâu; Nếu bạn cần có được bề mặt hoàn chỉnh và đường viền phức tạp của toàn bộ khuôn, máy đo tọa độ cần thu thập một lượng lớn dữ liệu, không hiệu quả. Máy quét 3D cầm tay có thể nhanh chóng và dễ dàng có được mô hình dữ liệu 3D của khuôn thông qua phép đo không tiếp xúc. Thiết bị có độ chính xác cao, nhanh và dễ mang theo, không bị ảnh hưởng bởi môi trường để giải quyết vấn đề hiện tại.
Ưu điểm
Do sự khác biệt lớn về thiết bị và công nghệ xử lý, khuôn thường không đạt được độ chính xác cần thiết sau khi xử lý và sản xuất, và không thể dự đoán được độ lệch của khu vực xử lý. Sử dụng phương pháp đo ba chiều không chỉ tốn thời gian mà còn không thể có được độ chính xác toàn diện. Sử dụng Rigelscan, độ chính xác có thể đạt 0,02mm, tốc độ quét nhanh,không cần qua xử lý bề mặt, các vật thể màu đen của khuôn sáng có thể được quét, phòng kiểm tra, xưởng sản xuất, và bất kỳ môi trường nào cũng có thể quét, khả năng mang đi là tốt, dễ dàng quét cho khách hàng tại chỗ.
Giải pháp
Khách hàng đã mua máy quét 3D laser xanh cầm tay Rigelscan của chúng tôi.
Quét khuôn
Tạo báo cáo thử nghiệm
Đánh giá của người dùng
Quét nhanh, không cần phải xử lý trước như quét bụi, cải thiện đáng kể hiệu quả làm việc của các kỹ sư.
Rigelscan Elite thuận tiện và đơn giản để vận hành, nhanh chóng và chính xác thu được dữ liệu ba chiều phức tạp trên bề mặt khuôn, so sánh dữ liệu ba chiều thu được với mô hình số của khuôn và thu được thông tin sai lệch một cách nhanh chóng và chính xác.
CATI3D COMPANY LIMITED
Address: 2F, CDS TOWER, NO.477, MINH KHAI STREET, HAI BA TRUNG DISTRICT, HANOI, VIETNAM
Tel: +84-24-3632 0049
Fax: +84-24-3632 0573
Hotline: 024 62538584
Email: info@cati3d.vn
3D Scanner For Automotive Mold Inspection
| When people talk about cars, the first thing they see is the body of the car. In other words, the body is the signature assembly of the car. The body represents the image of that car. In the narrow sense, automobile mold is the general name of the mold for punching all stamping parts on the car body. That is, “automobile body stamping die”. For example, the top cover flanging mold, the beam strengthening plate pressing mold and so on. | |
User background
The client is a manufacturing company specializing in automotive hardware mold design, manufacturing, and metal stamping.
User needs
Customers mainly make molds for automobile sheet metal parts, both large and small products. Some large molds cannot be detected on three-dimensional machines, and the elements required for mold inspection are many. At present, traditional micrometers and other measurement tools not only have low accuracy, but also only Simple measurement of a small number of indicators such as mold width, height, and depth; If you need to obtain the complete surface and complex contour of the entire mold, the coordinate measuring machine needs to collect a large amount of data, which is inefficient. The hand-held 3D scanner can quickly and easily obtain the 3D data model of the mold through non-contact measurement. I want to choose a high-precision, fast and portable device that is not affected by the environment to solve the current pain points.
Advantages
Due to the large differences in processing equipment and technology, the mold often does not reach the required accuracy after processing and production, and the area of processing deviation can not be predicted. Using the original three-dimensional measurement method is not only time-consuming, but also cannot obtain a comprehensive deviation. Information, using Rigelscan Elite, the accuracy can reach 0.01mm, the scanning speed is fast, the surface is convenient to detect, no surface treatment is needed, the black objects of the light mold can be scanned, the inspection room, production workshop, and any environment can be scanned, the portability is good, easy to scan on-site customers.
Solution
The customer purchased our handheld Rigelscan blue laser 3D scanner

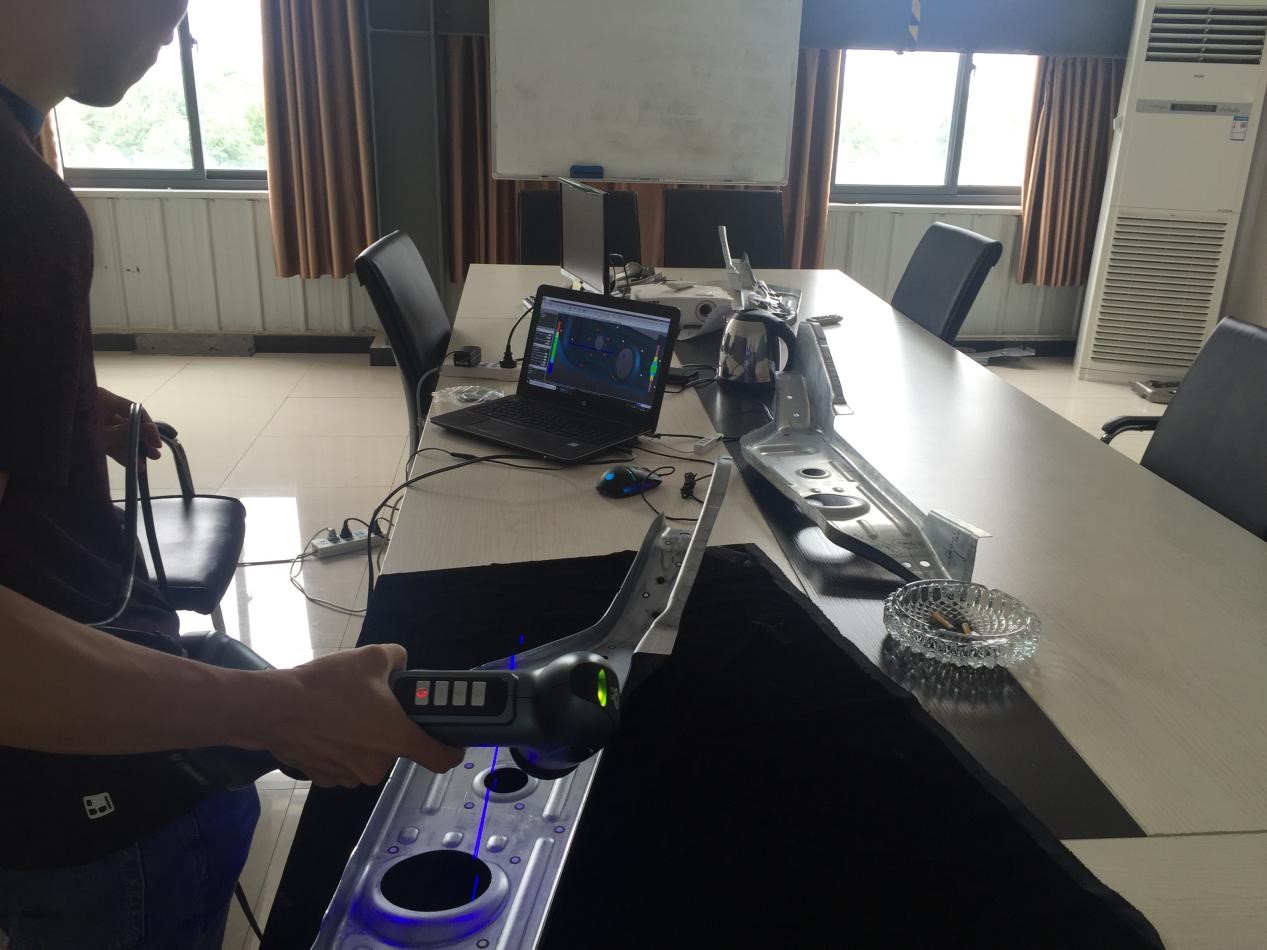

Mold scanning
Generate test report
User evaluation
Quick scanning, no need to do pretreatment such as dusting, greatly improving the work efficiency of engineers.

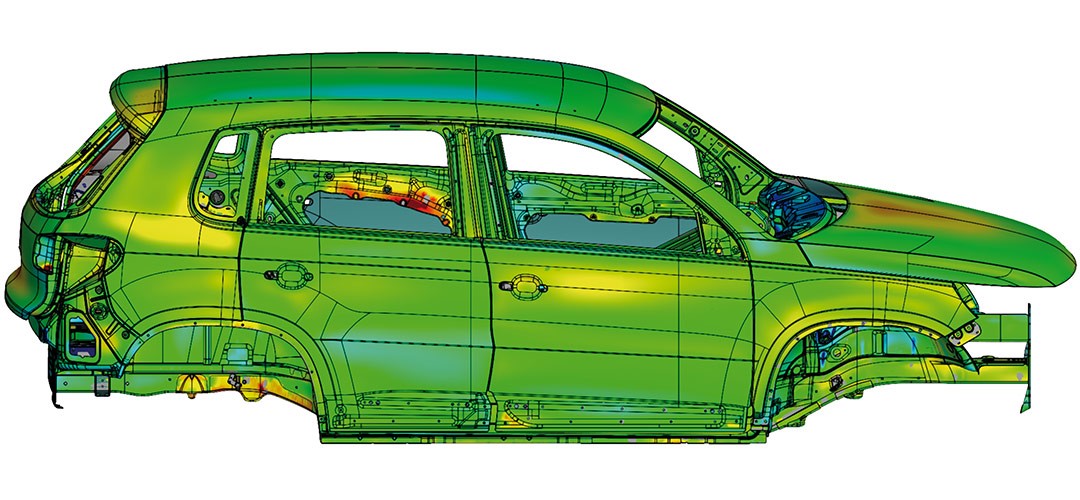

Rigelscan Elite is convenient and simple to operate, quickly and accurately obtain complex three-dimensional data on the mold surface, compare the obtained three-dimensional data with the digital model of the mold, and quickly and accurately obtain relevant deviation information. The deviation from CAD can be highlighted in color for easy identification. Problem areas to improve production processes in a targeted manner.
