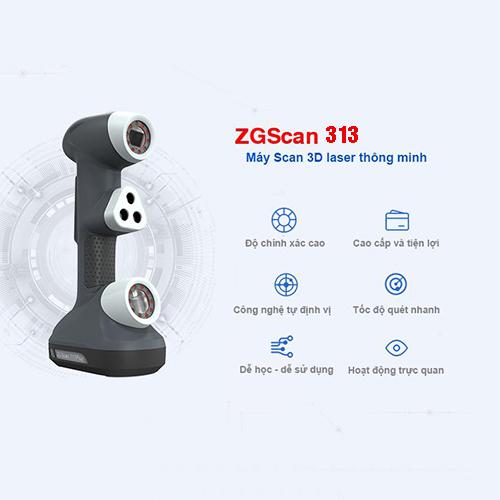

Máy quét 3D cầm tay Red Laser ZG 313

Nguồn sáng: Nguồn laser đỏ, 3 cặp chùm tia laser quét chéo + 1 chùm tia laser quét lỗ sâu

Độ chính xác: 0,03mm

Đặc điểm: Khả năng tương thích cao, tương thích với tất cả các loại vật liệu kim loại và phi kim loại, quét độ chính xác cao, hiệu quả cao của các vật thể đen và sáng khác nhau

Phạm vi ứng dụng: Kiểm tra và kiểm soát chất lượng, thiết kế ngược, hiển thị kỹ thuật số, sản xuất ô tô, sản xuất khuôn mẫu, hàng không vũ trụ, máy móc hạng nặng, y tế, in 3D, giáo dục và nghiên cứu, VR-AR

● Nguồn laser đỏ

● Dễ dàng và thuận tiện

● Quét đa chức năng

● Tốc độ quét nhanh

● Dễ học và sử dụng

● Hoạt động trực quan

LỢI THẾ SẢN PHẨM

Độ chính xác

● Độ chính xác lên tới 0,03mm. Độ phân giải lên tới 0,05mm

● Độ chính xác thể tích 0,03 + 0,06 mm/m. Khi kết hợp với hệ thống đo lường toàn cầu PhotoShot cho độ chính xác là 0,03 + 0,025mm/m

● Quy trình hiệu chuẩn nhanh, độ chính xác không thay đổi theo thời gian sử dụng

Tốc độ

● Hệ thống cắm và phát, không có bất kỳ chương trình sử dụng trước nào

● Thiết bị dễ vận hành, dễ học và sử dụng và có thể được sử dụng bởi người mới bắt đầu trong một ngày

● Sử dụng giao diện USB 3.0 hiệu quả và ổn định để truyền dữ liệu tốc độ rất cao

● Tăng tốc độ khung hình quét, tiết kiệm thời gian

● 3 cặp chùm tia laser chéo + chùm tia laser quét mịn, tốc độ quét 205.000 lần đo/giây

Đặc điểm quét

● Quét 3D đa chức năng: đen, độ sáng cao, bề mặt màu có thể được quét trực tiếp mà không cần xử lý trước, quét thời gian thực các kích thước và loại đối tượng khác nhau

● Các nút đa chức năng và tương tác thời gian thực với phần mềm, truy cập nhanh vào các chức năng phần mềm tần số cao

● Tương thích với UG Phần mềm thiết kế 3D như polyworks, solidworks, Geomagic Studio, v.v …

● Dễ vận hành, phạm vi ứng dụng rộng, quét trong không gian hẹp, không yêu cầu môi trường làm việc.

Tính năng phần mềm

● Quét trực quan: Quét đồng thời hiển thị kết quả quét, xem thời gian thực về trạng thái và hiệu ứng quét

● Phát hiện so sánh mô hình: Hỗ trợ thiết kế, căn chỉnh, khớp, v.v. thiết kế mô hình quét và kỹ thuật số và tạo báo cáo phát hiện bằng một phím

● Không gian trống Tạo hệ thống tọa độ: người dùng có thể tùy chỉnh tính năng để tạo hệ tọa độ không gian độc lập

● Tạo báo cáo phát hiện bằng một lần nhấp: Tùy thuộc vào sản phẩm thực tế, các phương pháp căn chỉnh, đo lường, phát hiện so sánh khác nhau, v.v … có thể nhận ra phân tích phát hiện dung sai kích thước và hình dạng đầy đủ Và tự động tạo báo cáo thử nghiệm.

● Thuật toán xử lý đám mây điểm hiệu năng cao: Nó có thể thực hiện việc tạo mô hình 3D nhanh và tiết kiệm thời gian xử lý dữ liệu

● Chức năng xử lý dữ liệu 3D phong phú: Người dùng có thể thực hiện xử lý tùy ý trên dữ liệu được quét theo yêu cầu và có thể duyệt chế độ xem mô hình 360 độ.

LỢI ÍCH KHÁCH HÀNG

Chi phí học tập và sử dụng sản phẩm rất thấp

Không có kinh nghiệm vận hành, bạn có thể thành thạo các quy trình vận hành và hiệu chuẩn khác nhau của thiết bị sau một ngày đào tạo. Việc sử dụng sản phẩm có yêu cầu thấp đối với môi trường xưởng và có thể duy trì độ chính xác quét cực cao trong môi trường ồn và rung.

Hiệu quả quét cực cao

Đo nhanh lên tới 205.000 lần mỗi giây để quét nhanh tất cả các loại phôi

Ứng dụng quét rộng hơn

Nó có thể quét các loại đối tượng và loại bề mặt, tự động mô hình hóa dữ liệu và các ứng dụng khác và thực sự đạt được đa chức năng.

THÔNG SỐ KỸ THUẬT


Thông số kỹ thuật

ZGSCAN 313

Cân nặng 0,83 kg
Thể tích 310 x 147 x 80 mm
Vùng quét 275 x 250 mm
Tốc độ 205.000 điểm/giây
Nguồn sáng 3 cặp chùm tia laser chéo + 1 chùm tia laser quét lỗ sâu bổ sung
Loại laser Lớp II ( An toàn mắt người)
Độ phân giải Lên đến 0,05 mm
Độ chính xác Lên đến 0,03 mm
Độ chính xác thể tích 0,03 + 0,06 mm/m
Độ chính xác thể tích ( Kết hợp với PhotoShot) 0,03 + 0,035 mm/m
Độ sâu quét 250mm ( Tự động)
Khoảng cách tham chiếu 300 mm
Phương thức truyền USB3.0
Nhiệt độ làm việc -20 ~ 40 °C
Độ ẩm hoạt động ( Không ngưng tụ) 10 ~ 90%
Định dạng đầu ra .stl, .obj, .asc, .ply, .txt, .xyz,v.v. có thể tùy chỉnh
Phần mềm tương thích 3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 và SolidWorks), PTC (Pro/ENGINEER) Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX và Solid Edge)

LĨNH VỰC ỨNG DỤNG

Sản xuất ô tô

● Kỹ thuật đảo ngược

● Phân tích sản phẩm cạnh tranh

● Sửa đổi xe hơi

● Tùy chỉnh nội thất

● Mô hình và thiết kế xe

● Kiểm soát chất lượng và đo lường phụ tùng

● Phân tích phần tử mô phỏng và hữu hạn (FEA)

Làm khuôn

● Lắp ráp ảo

● Kỹ thuật đảo ngược

● Kiểm soát và kiểm tra chất lượng

● Phân tích và bảo trì mài mòn

● Thiết kế và điều chỉnh dụng cụ

Đúc

● Kiểm soát chất lượng và kiểm tra khoảng trống

● Tham chiếu thiết kế cho kế hoạch xử lý thô

Hàng không vũ trụ

● Tạo mẫu nhanh
● Kiểm soát / kiểm tra chất lượng
● MRO và đánh giá thiệt hại
● Khí động lực học, phân tích ứng suất
● Tái cấu trúc OEM và các bộ phận cũ

Máy móc công nghiệp nặng

● Kiểm tra và kiểm soát chất lượng

● Thiết kế ngược

● Đánh giá thiệt hại và MRO

● Thiết kế và điều chỉnh máy móc

● OEM và các bộ phận cũ tái sản xuất

● Nguyên mẫu, công cụ và điều chỉnh khuôn

Đổi mới giáo dục

● Di tích văn hóa

● Tác phẩm nghệ thuật

● Mẫu vật sinh học và cơ thể sống

●Tác phẩm điêu khắc

Khoa học y sinh

● Thiết kế và sản xuất chỉnh hình

● Điều trị biến dạng đầu xiên

● Theo dõi chữa lành vết thương

● Chân giả bằng nhựa

Hàng tiêu dùng

● Thiết kế và mô hình sản phẩm
● Kiểm soát / kiểm tra chất lượng
● Kỹ thuật đảo ngược
● Nâng cấp công cụ
● Đóng gói và quảng cáo
